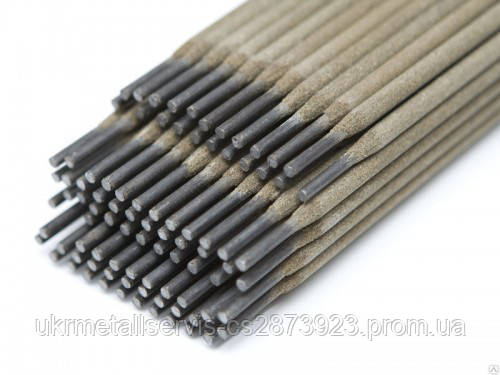

Електроди з основним покриттям, призначені для зварки відповідального обладнання із сплавів на нікелевій основі марок ХН78Т, ХН70ВМЮТ і їм подібних, а також для зварювання різнорідних металів (перлітних, хромистих сталей зі сплавами на нікелевій основі).

Зварювання в усіх просторових положеннях, окрім вертикального зверху вниз, постійним струмом зворотної полярності.

Режими зварювання

           Струм, А

Постійний, зворотної полярності

Положення зварювання

Діаметр електрода, мм

3.0

4.0

5.0

Нижня

70-100

110-160

120-180

Вертикальне (знизу вгору)

50-90

90-130

120-160

Стельове

50-90

90-120

-

Положення зварюваних швів

Хімічний склад наплавленого металу (типове значення), %

З

Вуглець

Si

Кремній

Mn

Марганець

Cr Хром

Нікель Ni

Молібден Мо

W

Вольфрам

S Сірка

P

Фосфор

0,08

0,40

2,10

14,10

основа

14,50

4,00

0,012

0,018

Механічні властивості металу шва (типове значення)

Температура

випробувань,

ºС

Тимчасовий опір розриву,

МПа (кгс/мм²)

Відносне подовження, %

Ударна в'язкість,

МДж/м² (кгс м/см²)

+20

588 (60,0)

24,0

1,2 (12,0)

Вологість електродів перед застосуванням ≤ 0,4 %

Рекомендації

Зварювання виконувати короткою дугою, кромки перед зварюванням зачистити. Повторна прокалювання електродів перед зварюванням 270÷290 ºС протягом 1,0 години.
